Mengatur koordinat pada Google Earth sangat dibutuhkan ketika pekerjaan
superimpose sebuah peta kedalam AutoCAD. Umumnya unit atau satuan koordinat Latitude/ Longitude pada AutoCAD adalah UTM (
Universal Transverse Mercator) sedangkan pada Google Earth untuk pengaturan default adalah
Degrees, Minute, Seconds. Nah disini coba kita atur supaya unitnya sama, jadi ketika melakukan pekerjaan
superimpose akan presisi posisinya.
Cek Format Koordinat Degrees, Minute, Seconds
 |
| Sumber tekniksipil.net |
Informasi koordinat tersebut letaknya ada di sisi kanan bawah layar monitor. Baik selanjutnya mari kita ubah menjadi format UTM.
Langkah 1
 |
| Sumber tekniksipil.net |
Pada toolbar klik
Tools > Options, setelah itu akan muncul dashboard pengaturan.
Langkah 2
 |
| Sumber tekniksipil.net |
Pada tab
3D View silakan cek pada
field Show Lat/ Long dan Units of Measurement. Disini langsung saja ubah ke
Universal Transverse Mercator dan Meters, Kilometers (lihat gambar di atas) lalu Klik
Apply.

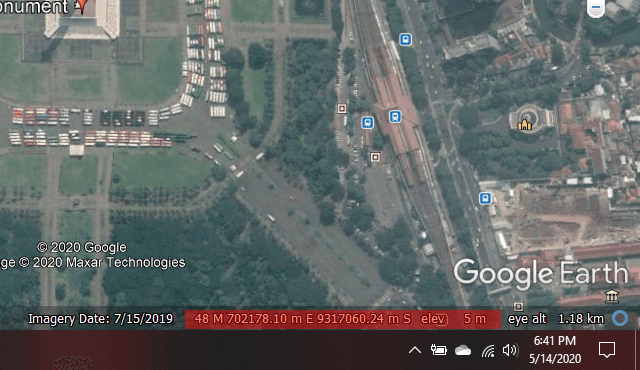

Hasilnya Setelah Diubah Menjadi UTM
 |
| Sumber tekniksipil.net |
Mudah bukan? selanjutnya pekerjaan superimpose peta dari Google Earth ke AutoCAD siap diproses.
